Бестраншейная прокладка труб

Общие сведения. Методы бестраншейной прокладки труб.


Бестраншейная прокладка труб в земле - общее название для всех бестраншейных методов строительных работ.  Закрытые методы прокладки коммуникаций являются наиболее выгодными с экономической точки зрения.

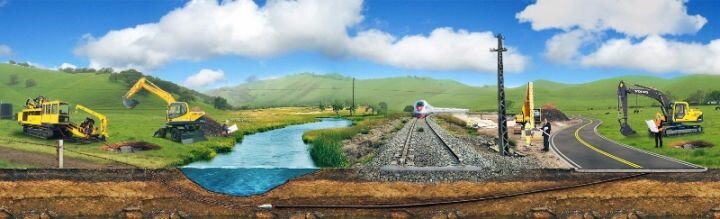

бестраншейная прокладка труб методом ГНБ
Самыми распространенными методами закрытой прокладки (способы бестраншейной прокладки трубопроводов) являются:

Ознакомиться более подробно  с этими технологиями и применяемым оборудованием можно на странице ВСЕ ВИДЫ ГОРИЗОНТАЛЬНОГО БУРЕНИЯ.

Наиболее универсальным методом бестраншейной прокладки коммуникаций является метод горизонтально направленного бурения. В отличие от других бестраншейных методов, данная технология позволяет прокладывать полиэтиленовые, стальные и чугунный трубы диаметром от 63мм до 1000мм, на глубине от 1 до 25 метров. Длина бестраншейного подземного участка зависит от диаметра протаскиваемой трубы и при этом может достигать 1200 метров.

Технология бестраншейной прокладки труб и конкретный метод выполнения работ позволяет протянуть трубу на строительной площадке при наличии рабочих чертежей, поскольку методы во многих случаях взаимозаменяемы.

Какие коммуникации прокладываются бестраншейными методами?


Основная специализация компании "Первой Буровой Компании" это:

  1. Бестраншейная прокладка труб из полиэтилена, стали и чугуна;
  2. Бестраншейная прокладка трубопроводов для транспортировки жидкостей и газов;
  3. Бестраншейная прокладка коммуникаций всех типов:

а так же прокладка кабелей связи, прокладка нефтепроводов, продуктопроводов и другие коммуникации.

В своей работе мы используем новые методы бестраншейной прокладки трубы в земле, а также развиваем и усовершенствуем уже существующие. Прокладка труб методом ГНБ - это быстро, выгодно и удобно !



Наше оборудование для бестраншейной прокладки


При оказании услуг по бестраншейной прокладке коммуникаций мы используем несколько модификаций буровых установок:

Буровая установка Vermeer Navigator D130X150VBM с тяговым усилием 60 тонн. Данная буровая установка - обеспечивает мощность, крутящий момент, обратную протяжку и другие функции, необходимые для самых требовательных проектов бурения. Она также обеспечивает стандартные функции для комфорта оператора и повышения производительности. Компания располагает всем необходимым оборудованием для прокладки трубы под землей диаметром от 63 до 1200 мм на расстояние до 1000 метров.



бурение1.рф



Буровая установка Ditch Witch JT30. Самая востребованная установка, усилие протяжки до 20 тонн. При относительно небольших размерах эта буровая установка производит работы, как в полевых, так и в стесненных условиях города, при этом серьезный запас мощности позволяет выполнять сложные и ответственные инженерные задачи.

Ditch witch Уфа Бурение




Первая Буровая Компания располагаем необходимым дополнительным оборудованием и механизмами для качественного производства работ:  растворно-смесительные узлы, автоманипуляторы для перевозки бурового инструмента и бентонита, современная система локации , аппараты для сварки пластиковых труб, генераторы, мотопомпы и прочее оборудование.



Преимущества бестраншейных методов прокладки труб


Бестраншейная укладка труб методом ГНБ включает в себя следующие преимущества:

  • Значительное снижение объемов земляных работ
  • Небольшое количество привлекаемой техники и рабочей силы, т.к. используется всего один буровой комплекс и две бригады рабочих;
  • Сокращение суммарных финансовых затрат до 30%;
  • Сокращение сроков строительства от 2 до 20 раз;
  • Минимальный риск возникновения аварийных ситуаций;
  • Незатронутые экология, ландшафт и асфальтовые покрытия;
  • Не нарушается движение транспорта, сохраняется дорожное покрытие и минимум согласований с ГИБДД и городскими организациями общественного транспорта;
  • Минимум согласований с природоохранными организациями.

Именно поэтому бестраншейная технология прокладки труб, трубопроводов и коммуникаций экономически выгодна, крайне эффективена и в ряде случаев незаменима.



В интернете очень тяжело найти цены на услуги ГНБ, потому что стоимость бестраншейной прокладки зависит от многих факторов, которые невозможно предоставить без проектных и геологических работ. Рассмотрим, какие параметры влияют на стоимость бестраншейной прокладки:

  • Характер грунта
  • Диаметр трубы (для ГНБ обычно не более 1200мм, для шнекового бурения до 3000мм)
  • Дистанция прохождения (особенно чувствительно для шнекового бурения)
  • Материал производственной трубы (ПВХ, сталь, асбестоцемент, чугун)

Заметим, что погодные факторы на бестраншейную прокладку труб практически не оказывают влияния, за исключением небольших дополнительных затрат по утеплению начального и конечного котлована. Это является одним из важнейших преимуществ, особенно для такой страны как Российская Федерация, где морозный период может даже в средних широтах длиться до полугода. Таким образом, облегчается планирование проведения строительных работ. Графики исполнения более четкие и единственное, что может повлиять на их пересмотр, недостаточно качественное исполнение самой процедуры бесканальной прокладки трубопровода.
А теперь подробнее.

Влияние плотности грунта на стоимость бестраншейной прокладки труб

Плотность грунта при бестраншейной прокладке труб оказывает существенное влияние на цену пилотного бурения и расширения отверстия. Прежде чем приступать к горизонтальному бурению, необходимо произвести грамотную геологическую разведку, чтобы в дальнейшем правильно выбрать буровой инструмент. В слишком плотном грунте трение может так же оказать влияние и на производственную трубу. В мягком грунте, необходимо правильно выбирать состав бентонита, чтобы не происходило его вымывания.

 гнб vermeer

Размеры трубопровода и цена на бестраншейную прокладку

Диаметры и длина труб оказывают существенное влияние на стоимость бестраншейной прокладки труб в виду того, что требуются более мощные установки ГНБ или ГШБ. Методом ГНБ обычно прокладывают одну или несколько труб сразу, но их диаметр не должен превышать 600 мм. Зато ГНБ технологии позволяют прокладывать трубы на достаточно большое расстояние. Если необходимо проложить трубы диаметром более 600 мм, а иногда и более 300 мм, то обычно прибегают к бурошнековому бурению или бурению методом прокола. Почему для методов прокола или бурошнекового бурения длина трубы сильно сказывается на стоимости. Дело в том, что при задавливании увеличивается давление на всю систему и требуется большое количество шнеков. Достаточно представить сколько их нужно будет, если длина трубы составит 100 метров.

Точная проходка для самотечных труб

Выбор метода горизонтального бурения в зависимости от материала трубы

И наконец, материал прокладываемой трубы влияет скорее не на цену, а вообще на выбор метода бестраншейной прокладки. Стандартные ГНБ технологии предполагают использование только ПВХ труб, которые могут искривляться и деформироваться при бестраншейной прокладке. Такой тип трубопровода может быть только напорным или использоваться для линий связи. Там где нужна прокладка газопровода или ненапорного трубопровода подходят методы прокола или бурошнекового бурения. Связано это с тем, что отверстие получается ровным и отклонение от оси минимальное, в частности заявляется для установок Perforator не более 3 см при длине трубы до 100 метров. Соответственно, когда меняется методика полностью меняется все оборудование и стоимость бестраншейная прокладка трубопровода. Если Вас интересует бестраншейная прокладка труб, прокладка стальных трубопроводов, монтаж трубопроводов пнд, прокладка полиэтиленовых труб в земле, прокладка труб водоснабжения, монтаж трубопровода, монтаж пластиковых труб для водопровода, Вам нужно проложить трубу, прокладка труб цена, стоимость монтажа пластиковых труб - звоните, мы всегда рады помочь Вам.
